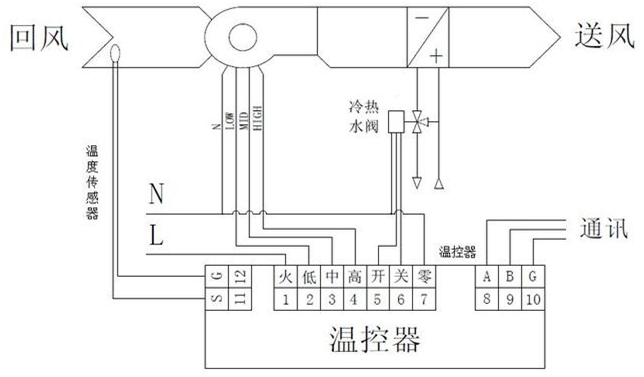

雙管冷熱組合系統由溫度控制器、風機盤管和電動閥組成。。根據不同的應用系統，電動閥有雙通閥和三通閥。。當系統中未設置旁路時，選擇雙通閥；當系統設置有旁路時，應用三通，冷水/熱水在正常制冷或供熱過程中通過盤管回流，冷水/熱水通過旁路回流，并且當不需要制冷或供熱時，不流經盤管系統。電動閥根據不同的控制原理分為二線閥和三線閥。
    工作原理：
    雙管冷熱聯合系統在夏季制冷時循環冷卻水。冬天供暖時，熱水在系統中循環。溫度控制器實時檢測室溫并將其與設定溫度進行比較，根據比較結果控制電動閥的開關，從而保持室溫處于穩態。
    系統布線要求：
    BV1建議用于高壓電纜。0根單股銅線，5根非控制閥系統線，6根雙線閥系統線和7根三線閥系統線。

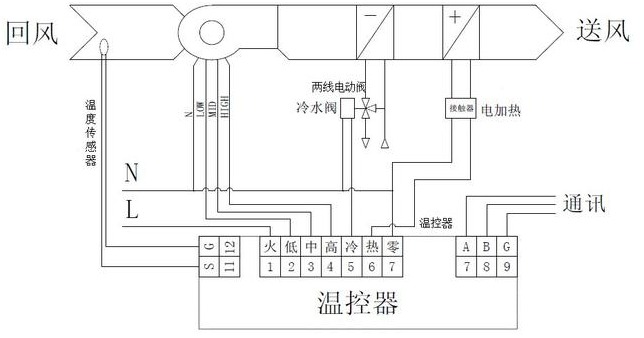

    電加熱雙管風機盤管系統
    電加熱雙管系統由溫控器、風機盤管、電動閥、電加熱器和接觸器等組成。
    工作原理：
    恒溫器實時檢測室溫，并將其與設定溫度進行比較。根據比較結果，控制電動閥和電加熱器的開關，使室溫保持在穩態。
    系統布線要求：
    BV1建議用于高壓電纜。0根單股銅線，需要7根線。

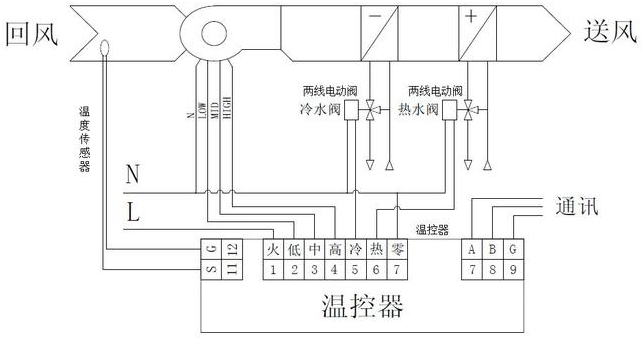

    四管風機盤管系統
    四管系統由溫度控制器、風機盤管和電動閥組成。根據不同的應用系統，電動閥有雙通閥和三通閥。當系統中未設置旁路時，選擇雙通閥；當系統配備旁路時，應用三通；當執行正常制冷或供熱時，冷水/熱水流回盤管；當不需要制冷或供熱時，冷水/熱水流回旁路。
    工作原理：
    四管系統包括兩個獨立的冷卻水和熱水熱交換裝置。冷水閥系統打開用于冷卻，熱水閥系統打開用于加熱。溫度控制器實時檢測室溫并將其與設定溫度進行比較，根據比較結果控制電動閥的開關，從而保持室溫處于穩態。
    系統布線要求：
    BV1建議用于高壓電纜。0根單股銅線，需要7根線。

    一控多風機盤管系統
    注：兩個控制系統和四個控制系統同時出現在圖例中，只是為了說明系統接線，而不是為了兩個系統出現在同一個項目中。
    系統組成：
    一控多風機盤管系統主要用于內部有多個風機盤管的大空間。該系統由分體式溫度控制器、驅動模塊、風機盤管、電動閥等組成。

    工作原理：
    一控多風機盤管系統通過分體式溫度控制器與驅動模塊連接，控制多風機盤管同時啟停。溫度控制器實時檢測室溫并將其與設定溫度進行比較，根據比較結果控制電動閥的開關，從而保持室溫處于穩態。
    系統布線要求：驅動模塊的電源線推薦使用BV2。5根單股銅線。從驅動模塊到風機盤管裝置的電纜推薦使用BV1。0根單股銅線，3根用于非控制閥，4根用于雙線閥，5根用于其他情況。
    建議節溫器和驅動模塊之間的連接電纜使用RVV0。對于5種規格的軟線，閥門不受控制時應布設5根線，雙線閥門受控制時應布設6根線，其他情況下應布設7根線。電纜的最大允許長度為10m。
